Standart anahtarlı B Serisi LH-FGG
Bu konnektör serilerinin karakteristik özelliği, daha yüksek kontak yoğunluğuna izin veren ve tüm hizalama hatalarını önleyen bir anahtarlama sistemidir. Çeşitli anahtarlama alternatifleri, normalde benzer olan konektörlerin istenmeyen çapraz çiftleşmesini önler. Kablo montaj süresini azaltmak için krimp kontaklar kullanmak da mümkündür. Bu konektör serileri, 0B - 5B aralığının yanı sıra 00 çok kutuplu ve 2G'yi (2B serisinin kısaltılmış versiyonu) içerir, bazı vakum geçirmez modeller de mevcuttur.
B Serisi JH-FGG, hızlı ve güvenli Push-Pull kilitleme gerektiren uygulamalar için esnek, pratik, dayanıklı ve güvenilir dairesel çok kutuplu bir konektör sunar.
Kendinden kilitlemeli sistem, fişi eksenel olarak sokete iterek konektörün eşleşmesine izin verir.
Sıkıca kilitlendikten sonra, kablo veya dış serbest bırakma manşonu dışında herhangi bir bileşen parçası çekilerek bağlantı kesilemez.
Yarı iletken üretim ve test süreçleri, test ve ölçüm, enstrümantasyon, tıbbi cihazlar, araştırma ve ses/video uygulamaları için ideal bir seçimdir.
ANA ÖZELLİKLER:
B serisi konektörler aşağıdaki ana özellikleri sağlar:
– Push-Pull kendinden kilitlemeli sistemin güvenliği – çok kutuplu tipler 2 ila 64 kontak
– lehim, kıvrımlı veya baskı kontakları (düz veya dirsek) – yerden tasarruf için yüksek paketleme yoğunluğu
– Tam EMC koruması için 360 derecelik ekranlama. – anahtarlama sistemi (standart «G» tuşu)
– konektör hizalaması için benzer konektörlerin çapraz eşleşmesini önlemek için birden fazla anahtar seçeneği
Dahili Bileşenleri Gösteren Parça Kesiti
| HAYIR. |
sabit soket |
Düz fiş |
| 1. |
dış kabuk |
dış kabuk |
|
2. |
topraklama tacı |
mandal kovanı |
| 3. |
tutma halkası |
pens somunu |
|
4. |
altıgen somun |
bölünmüş uç taşıyıcı |
| 5. |
kilitleme rondelası |
yalıtkan |
| 6. |
yalıtkan |
erkek temas |
| 7. |
kadın iletişim |
pens |
Teknik özellikler
Mekanik ve İklimsel
Özellikler Değer Standart
Endurance >5000 döngü IEC 60512-5 test 9a
60 derece C'de yüzde 95'e varan nem
Sıcaklık aralığı - 55 derece C artı 250 derece C
Titreşim direnci 10-2000 Hz, 15 g IEC 60512-4 testi 6d
Şok direnci Şok direnci IEC 60512-4 test 6c
Tuz püskürtme korozyon testi > 144 saat IEC 60512-6 testi 11f
Koruma indeksi (eşli) IP50 IEC 60529
İklim kategorisi 55/175/21 IEC 60068-1
Elektriksel
Özellikler Değer Standart
ekranlama at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Krom kaplı pirinç kabuk ve PEEK yalıtkanlı JH-FGG ve JH-EGG konektör çiftleri ile çeşitli testler gerçekleştirilmiştir.
JH-FGG B Serisi Erkek Düz Fiş
JH-FGG Düz fiş, anahtar (G) veya anahtarlar (A…M ve R),kablo pensesi
| Referans | Boyutlar (mm) | |||||
| modeli | Seri | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Düz fiş, anahtar (G) veya anahtarlar (A…M), kablo pensi veBir dirsek kabartmasını takmak için somun
| Referans | Boyutlar (mm) | |||||
| modeli | Seri | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Detaylar

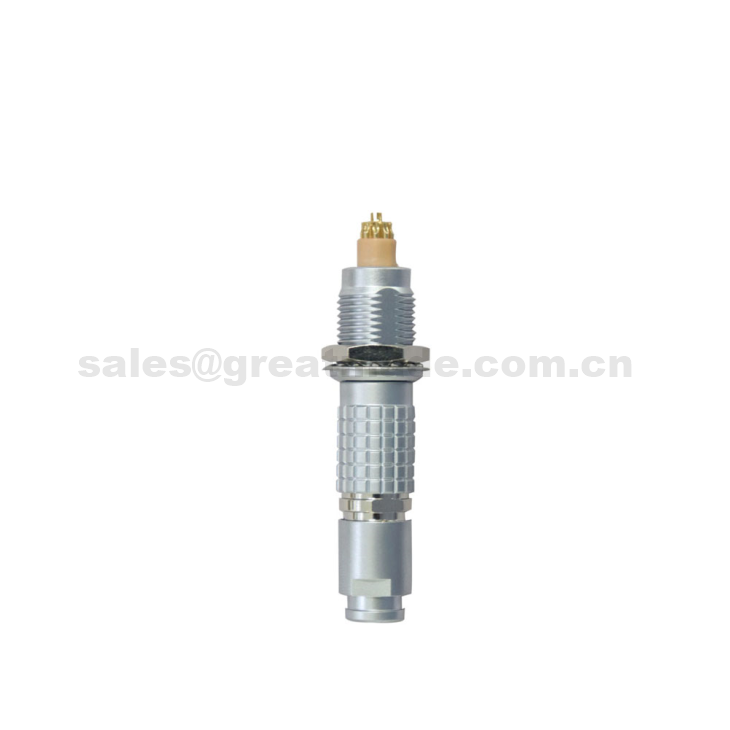

Ürün adı: İtmeli Çekme Kendinden Kilitli Çok Kutuplu Düz Fiş Konnektör
Menşei: Çin Marka Adı: Greatmade Tip: dairesel itme çekme
Çevre:İç Mekan Cinsiyet:Kadın/Erkek Yüzey İşlem:İnci krom
Pin:2 ila 16 pin arası IP Derecesi:IP50 Kontak Tipi:Lehim
Temas İşlemleri:Altın kaplama Dayanıklılık:5000 katın üzerinde itme-çekme Muhafaza Malzemesi:Krom kaplamalı pirinç
İzolatör Malzemesi:PPS Uygulama:Otomotiv/İletişim/Sanayi/Led ekran
Ambalajlama
PE torbada 1 adet konektör
Küçük bir kutuda/çizgi filmde 50-100 adet PCS konektör
- Liman: Shenzhen, Çin
SSS
S1: Bir itme çekme konnektörü nasıl çalışır?
İtme-çekme konnektörleri, fişin sokete itilmesiyle konnektörün eşleşmesine izin veren güçlü, kendinden kilitlemeli bir mekanizma kullanarak kazara bağlantı kopmalarını başarıyla önler. Ancak, sadece çekerek bağlantı kesilemez.
S2: Özelleştirilmiş ürün siparişleri üretebilir misiniz? OEM veya ODM siparişleri?
Elbette. OEM ve ODM üretim tecrübesiyle size tek elden Özel Konnektör Çözümleri sağlayabiliyoruz.
Q3: ücretsiz numune sağlıyor musunuz?
Hayır ve teslimat ücretini ödemeniz gerekiyor.
S4: Malları nasıl taşıyorsunuz?
Müşterilerimizin talebi doğrultusunda HAVA / DENİZ Kargo / Ekspres Teslimat (DHL/UPS/FEDEX, örn.) ile gerçekleşebilir.
