Ürünler Açıklama

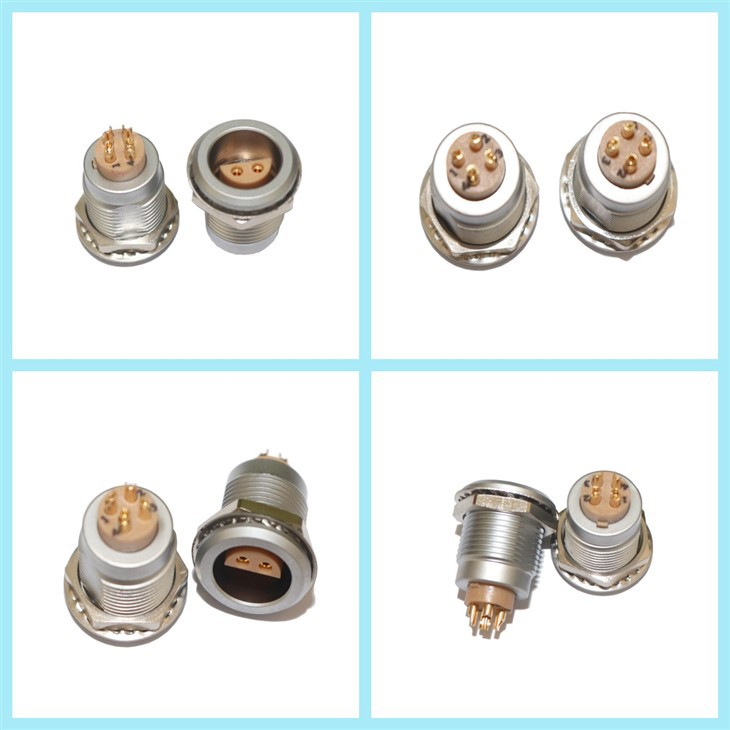

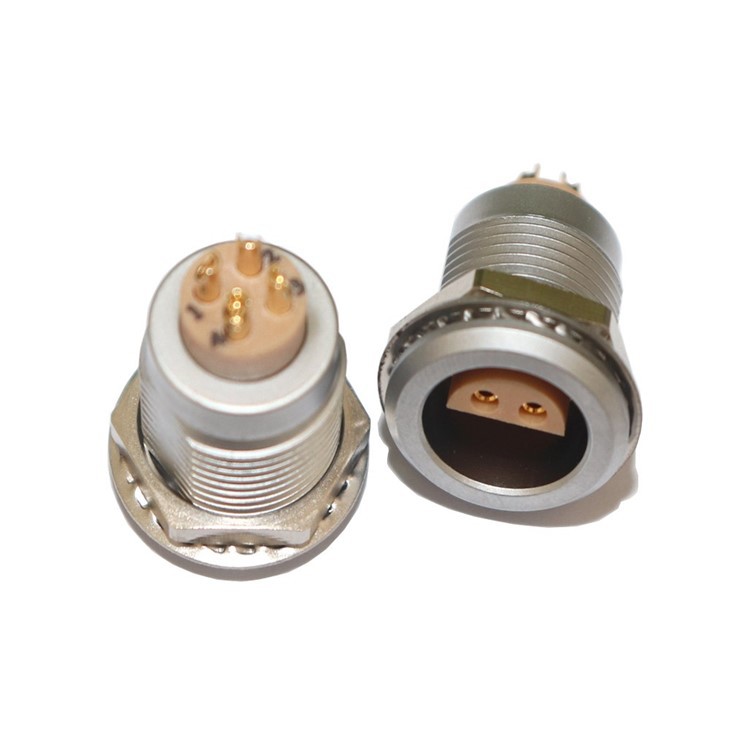

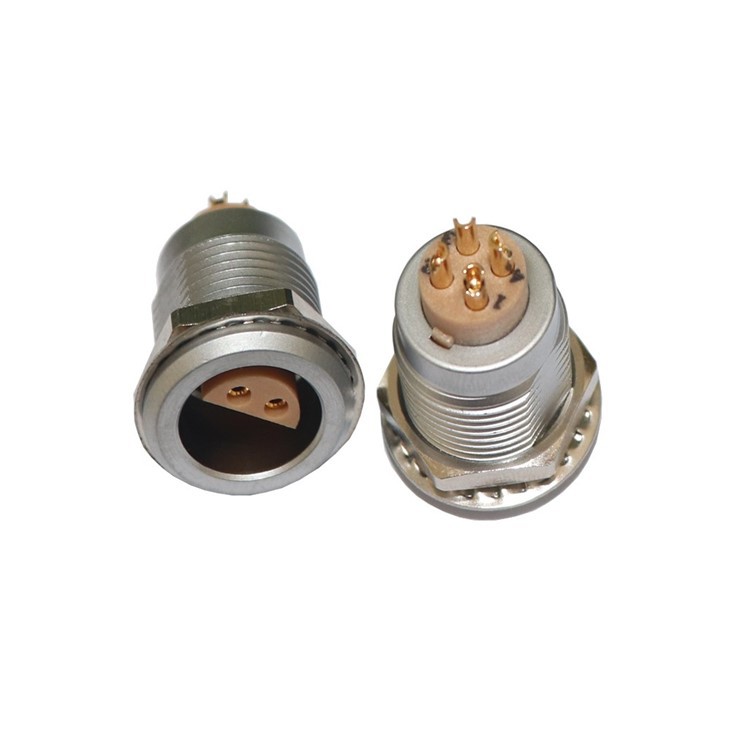

S Serisi Pirinç İç Mekan Steplı Konnektör, otomotiv PCB'lerinde güç uygulamaları için tasarlanmış yüksek performanslı bir konnektördür. Premium pirinçten yapılmış olan bu konnektör, mükemmel iletkenlik ve dayanıklılık sağlayan benzersiz bir steplı inserte sahiptir. Bu iç mekan için tasarlanmış konnektör, otomotivin zorlu koşullarına dayanabilir, kararlı bağlantılar sunar ve PCB'lerle kusursuz bir şekilde entegre olur.
GreatMade Parça Hayır .: jh-ise .2 s .304. bll
OEM bölüm no .: Ern .2 s .304. BLL
S serisi pirinç kapalı basamaklı ekleme konektörleri
Çok çeşitli otomotiv elektrik bileşenleri ve PCB tasarımları ile uyumlu .
Endüstri - Otomotiv Gücü ve Sinyal Bağlantı Arayüzleri için Standart Gereksinimler .
spesifikasyon
| Ürün adı | Metal sokak |
| Ürün türü | Dairesel İtme Çekme konnektörü/ soket |
| Soket/ yuva | Soket/ yuva - sabit panel ön monte edilmiş |
| Kilitleme sistemi | Itme-çekme |
| Kontak sayısı düşük voltaj | 4 |
| Boyut | 2S |
| Önerilen eşleşen kısım | Ffp .2 s .304. Blal62z |
| Ürün serisi | S serisi, s-indoor basamaklı ek |
| Derecelendirme | Otomotiv ortamlarında iç mekan kullanımı |
| Nominal Voltaj | 500V (AC/DC) |
| Değerlendirilmiş Akım | 30A |
| Temas direnci | 5mΩ'dan az veya eşit |
| Yalıtım direnci | 500V DC'de 1000MΩ'dan büyük veya eşit |
| Dielektrik dayanıklı voltaj | 1 dakika 1500V (AC) |
| Çalışma frekansı | DC - 10 MHz (hem güç hem de düşük frekans sinyal iletimi için uygun) |
| Ekleme kuvveti | Ekleme kuvveti: 80N'den az veya eşit |
| Ekstraksiyon kuvveti | Ekstraksiyon kuvveti: 20n'den büyük veya eşit |
| Çiftleşme döngüleri | Önemli performans bozulması olmadan minimum 500 döngü |
| Titreşim direnci | Dayanıklı 1.5 mm genlik, 10 - 2000 Hz frekans aralığı |
| Şok direnci | 50g Hızlanma, 11ms Süre |
Çalışma sıcaklığı: + 85} derecesine - 40 derecesi
Saklama sıcaklığı: + 100} derecesine - 50 derecesi
Nem direnci:% 10 - 95% göreceli nem (yoğunlaşmayan)
Giriş koruması: IP40 (1.0 mm'den büyük katı nesnelere karşı korunuyor)
Ürün Özellikleri
-
Pirinç Yapı:Pirinç büyük iletkenlik sağlar, güç kaybını azaltır ve yüksek mukavemetli, kalıcı otomotiv titreşimleri, sıcaklık değişimleri ve mekanik stres sunar .
-
Steped Insert:Doğru pim hizalaması ile hassas PCB bağlantıları, yanlış bağlantıları azaltma ve güvenilirliği artırma .
-
İç Mekan Kullanımı:Çeşitli iç mekan otomotiv koşullarında iyi performans gösterir ve kararlı çalıştırma .
-
Yüksek - Akım:Güç için yüksek akımları güvenli bir şekilde aktarır - aç otomotiv parçaları .
-
Kompakt:Küçük ve hafif, kolayca boşluğa sığıyor - kısıtlı otomotiv PCB'ler .
Ürün avantajları
- Güvenilirlik:Pirinç ve basamaklı ekleme tasarımı, uzun süreli, kararlı bağlantılar sağlar, elektrik arızalarını ve bakımını azaltır .
- Yeterlik:Yüksek iletkenlik, güç aktarımını en üst düzeye çıkarır, enerji kullanımını optimize eder ve EV'lerin pil ömrü .
- Uyumluluk:Otomotiv PCB ihtiyaçlarını karşılıyor, mevcut tasarımlarla kolayca entegre, büyük bir mühendislik gerekli .
- Maliyet - Etkinlik:Güvenilir performans başarısızlık risklerini azaltır ve düşük bakım gerektiren uzun ömrü maliyet tasarrufu sağlar .
Uygulama alanları
- EV'ler: Pil yönetiminde güç akışını kontrol etmek için ve motor güç transferi için elektrikli aktarma organlarında kullanılır .
- Hibrit Araçlar: Verimli güç paylaşımı için motor, motor ve pillerin elektrik sistemlerini entegre eder .
- Otomotiv bilgi -eğlence: Güçler Büyük ekran görüntüleri ve ses sistemleri, kararlı sinyal iletimini sağlayarak .
- ADAS: Radar, Kameralar ve LiDAR için Güvenilir Güç ve Bağlantılar Sağlar, Araç Güvenliğini Geliştiren .
Kullanım Talimatları
- Güç dağıtımı: JH-EN .2 S .304. BLL konnektörü, piller gibi araç kaynaklarından PCB'lere ve bileşenlere güç dağıtır .
- Sinyal iletimi: Ayrıca PCB'ler arasında kontrol sinyalleri gönderir ve otomotiv sistemlerini koordine eder .
- Bileşen bağlantısı: Uyumlu sistem işlemi için elektrik bileşenlerini PCB'lere bağlayan anahtar bir bağlantı görevi görür .
